4. CC-Link 설명 2

1. CC-Link의 전송 방식



먼저 CC-Link에서 어떠한 전송 방식이 있는지 소개하겠습니다.



① 사이클릭 전송

- 네트워크로 지정된 영역의 데이터를 정기적으로 자동 송신

- 따로 프로그래밍 하지 않아도 설정에 의해 자동 전송

- 일반적인 CC-Link 데이터 교환 방법



② 트랜전트 전송

- 데이터 교환 요청이 있을 때만 전송



---

2. CC-Link의 구성 및 종류



① 마스터국(局)

- 데이터 링크를 관리, 제어하는 국

- 네트워크 제어 정보를 보유(파라미터)



② 로컬국

- 마스터국 or 다른 로컬국과 교신을 함



③ 인텔리전트 디바이스국

- 시이클릭전송, 드랜전트 전송을 실시

- 로컬국도 인텔리전트 디바이스에 속함



④ 리모트국

- 리모트I/O국과 리모트 디바이스국이 있음

---

3. 리모트 입출력 디바이스와의 관계



• RX, RY

- 리모트 입출력 디바이스

- 시퀀스 프로그램으로 직접 기술 불가



• 자동 리프레시

- 네트워크 파라미터로 설정

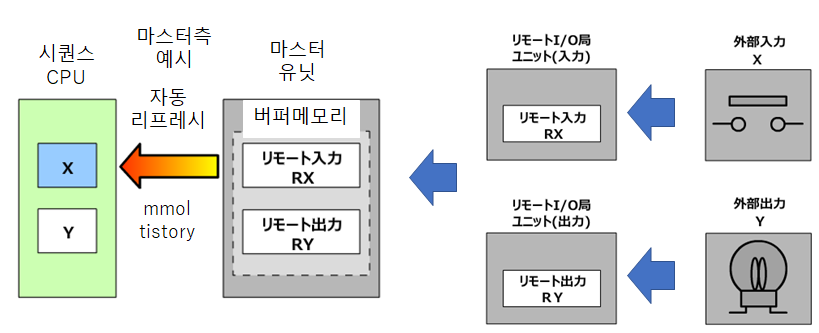

CC-Link에서 입출력 신호에 의해 데이터가 이동하는 모습



---

4. CC-Link의 개요



• 점유국수, 국번, 대수 설정



• 점유국수

- 자국(관리국 제외)의 수에 따라 결정



• 국번

- “0”번은 마스터국을 의미

- 유닛 1개당 부여하는 고유의 번호

- 전의 국번 + 전의 점유 국번 수 = 현재 국번

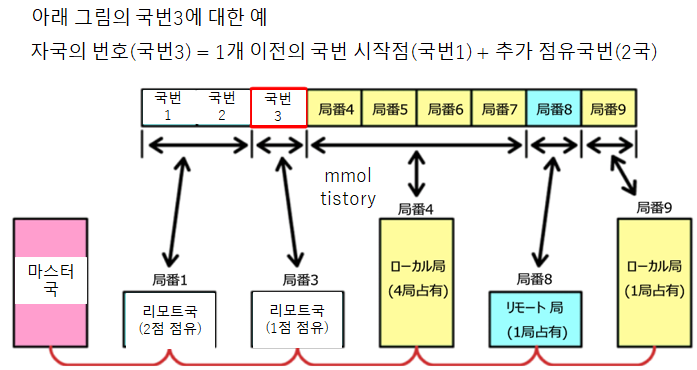

국번 지정 방법



---
