14. 콘덴서의 종류 및 설명

콘덴서란

콘덴서(Condenser)는 전기를 저장하는 축전기이며 캐피시터(Capacitor)

라고도 불립니다.

콘덴서는 떨어져있는 두 도체판 사이에 절연체,또는 유전체를 넣어 만듭니다.

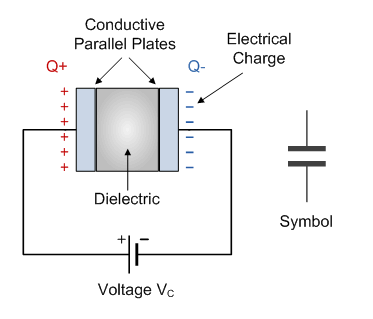

콘덴서의 구조와 심볼



콘덴서를 사용하는 이유

- 충전/방전을 반복함으로써 불안정한 전원을 잡아주기 위해 사용

- 직류를 통과시키지 않고 교류만 통과시키게 함

- 다이오드와 정류회로를 구성하여 교류를 직류로 만듬

- 콘덴서의 충전시간을 이용해서 펄스의 시간지연을 만듬

- 저항과 함께 구성하여 여러 신호들 중에서 저주파 또는 고주파 신호만을 꺼냄

- 노이즈를 제거하기 위한 방법으로 사용

- IC(집적회로)의 안정된 작동을 위해 사용.

​

콘덴서 전압/용량 읽는 방법

콘덴서에는 전압과 용량이 있습니다.

용량 단위는 패럿[F]을 사용하지만 F는 큰 단위이기 때문에

uF(마이크로 패럿), pF(피코 패럿)을 사용합니다.

1F = 1,000,000uF = 1,000,000,000,000pF

uF = 백만분의 1패럿 , 1F = 백만분의 1uF

​

전해콘덴서와 같이 큰 콘덴서는 전압과 용량을 그대로 표기합니다.

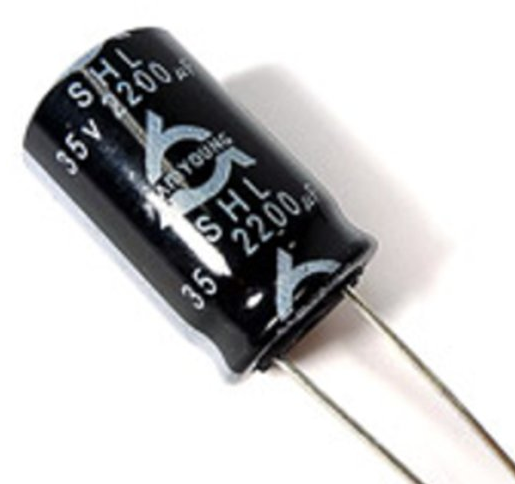

위 전해 콘덴서는 전압이 35V이며 용량은 2200uF입니다



세라믹 콘덴서의 경우 두자리나 세자리수를 사용합니다.

세자리의 경우 앞두자리는 값, 뒤에 한자리는 10의 배수를 나타내며

용량의 단위는 pF입니다.

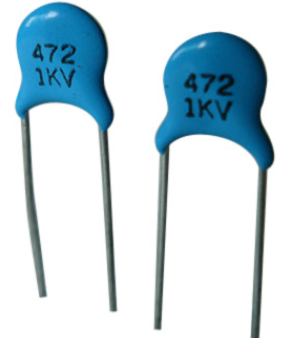

위 세라믹콘덴서의 경우 전압은 1KV = 1000V이며

용량은 47 x 10의 2승 = 4700pF입니다.

두자리만 적혀있는경우 그 값이 정전용량이며, 단위는 pF입니다.

​

위 사진의 마이카 콘덴서같이 세자리숫자뒤에 영어가 붙는 경우

용량은 22 X 10의2승=2200pF이며

뒤의 영어는 허용오차를 나타냅니다.

F는 ±1% , J는 ±5% , K는 ±10%, M는 ±20% , N은 ±30 를 의미합니다.

​

콘덴서의 종류

콘덴서는 용량, 크기, 온도, 주파수등의 특성을 위해 유전체를

사용하며, 유전체의 종류에 따라 여러 종류의 콘덴서로 나뉩니다.

하나의 극으로 이루어진 단극성 콘덴서와 양극으로 이루어진

양극성 콘덴서로 크게 나눌수 있습니다.

양극성 콘덴서는 긴 리드선이 +극, 짧은 리드선이 -극을 갖습니다.

​

전해콘덴서(Electrolytic Condenser)

​

가장 흔하게 볼수 있는 콘덴서이며 유전체를 얇게할 수 있어 작은

크기에도 큰 용량을 얻을 수 있다는 장점이 있습니다.

양극(긴선이 +)성 콘덴서가 있으며, 극, 전압,용량 등이 콘덴서 표면에

적혀있습니다.

이 콘덴서는 주로 전원의 안정화, 저주파 바이패스 등에 활용되며

극을 잘못 연결할 경우 터질 수 있으므로 주의해야 합니다.

​

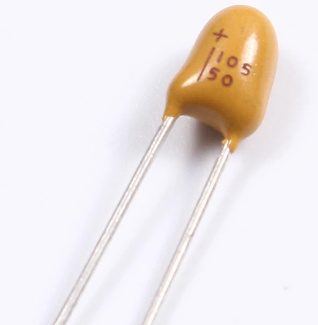

탄탈 콘덴서(tantalum Condenser)

전극에 탄탈륨이라는 재질을 사용한 콘덴서로, 용도는 전해 콘덴서와

비슷하지만 오차, 특성, 주파수 특성등이 전해 콘덴서보다 우수합니다.

때문에 가격이 더 비싼편입니다.

​

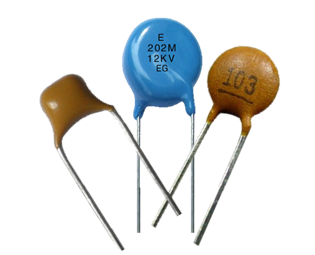

세라믹 콘덴서(ceramic Condenser)

유전율이 큰 세라믹 박막, 티탄산 바륨 등의 유전체를 재질로한

콘덴서입니다.

박막형이나 원판형의 모양을 가지며 용량이 비교적 작고, 고주파 특성이

양호하여 고주파 바이패스에 흔히 사용됩니다.

​

칩 세라믹 콘덴서 (chip ceramic Condenser)

칩모양의 콘덴서로 소형화를 위해 탄탈륨을 유전체로 하는 콘덴서 입니다. 일반적으로 집적회로에 부착하여 사용할 수 있습니다.

​

​

적층 세라믹 콘덴서

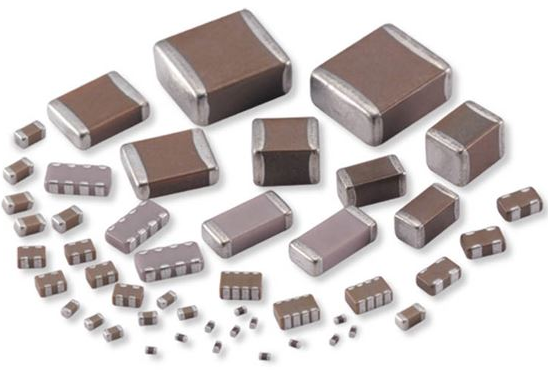

적층 칩세라믹 콘덴서

유전체로 고유전율계 세라믹을 여러층으로 쌓아 만드는 콘덴서로,

특성이 양호하고 소형이라는 특징이 있습니다.

단극 콘덴서로, 온도, 주파수 특성이 양호하기 때문에 바이패스용이나

온도변화에 민감한 회로에 주로 사용됩니다.

​

​

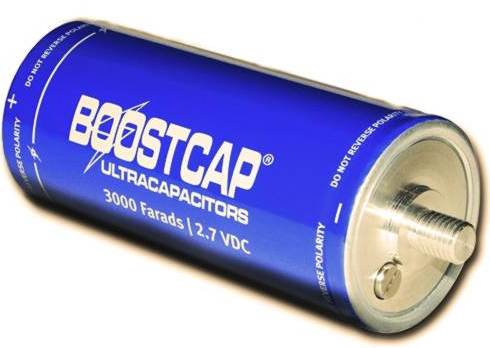

슈퍼 콘덴서 (super Condenser)

전기용량이 큰 초고용량 콘덴서를 말합니다.

용량이 크며 비교적 크기가 작기 때문에 전지로 사용됩니다.

다른 콘덴서에 비해 용량이 크기 때문에 회로 구성시 과전류, 쇼트 등의

이유로 회로가 손상될 수 있어 주의해야합니다.

​

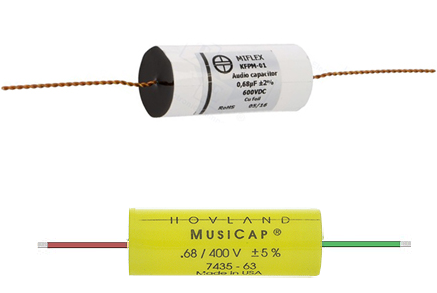

필름 콘덴서 (film Condenser)

필름 양면에 금속박을 대고 원통형으로 감은 콘덴서를 말합니다.

​

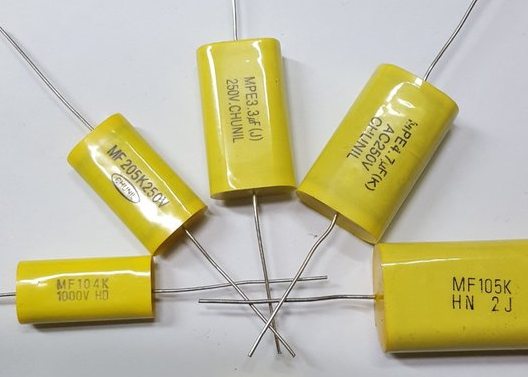

마일러 콘덴서 (폴리에스테르 필름 콘덴서)

폴리에스테르 필름의 양면에 금속박을 대고 원통형으로 감은

콘덴서 입니다.

극성이 없고, 용량이 작은편에 속합니다.

고주파 특성이 양호하기 때문에 바이패스용, 저주파, 고주파 결합용으로

사용됩니다.

​

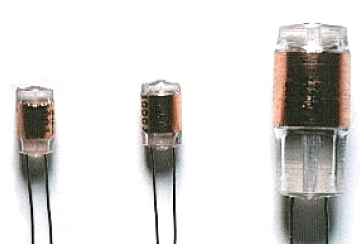

스티롤 콘덴서

폴리스티렌 필름을 유전체로 사용하는 콘덴서입니다.

필름을 감은 구조기 때문에 고주파에는 사용할 수 없으며

필터회로나 타이밍 회로 등에 주로 사용합니다.

​

폴리프로필렌 콘덴서

폴리프로필렌 필름을 유전체로 사용하는 콘덴서로 높은 정밀도가

요구되는 곳에 주로 사용합니다.

​

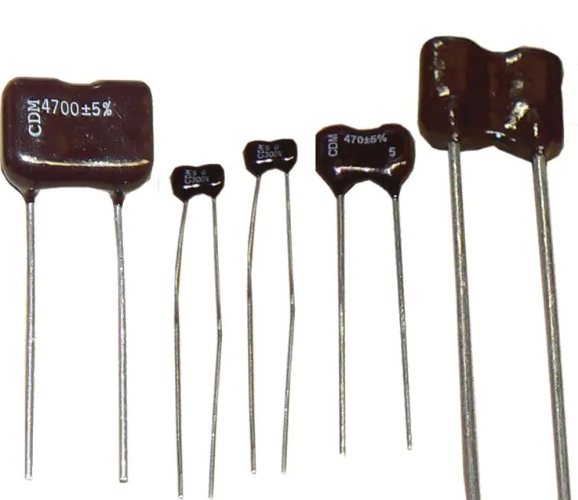

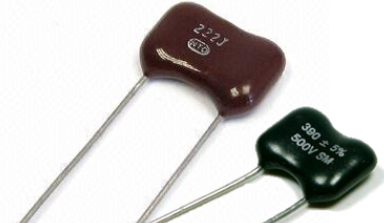

마이카 콘덴서 (mica Condenser)

운모(mica)를 유전체로하는 콘덴서로 주파수 특성이 양호하며 안정성,

내압이 우수하다는 장점이 있습니다.

주로 고주파에서의 공진회로나 필터회로 등을 구성할 때, 고압회로를

구성할때 사용합니다.

용량이 큰편은 아니지만 비싸다는 단점이 있습니다.

​

가변용량 콘덴서

말그대로 용량을 변화시킬 수 있는 콘덴서를 말합니다.

주파수 조정에 사용하며 트리머, 바리콘이 있습니다.

​

트리머(trimmer)

세라믹을 유전체로 사용한 가변용량 콘덴서로 주로 이동통신 및 방송

시스템에 필요한 주파수에 따라 용량값을 필요한 만큼

조정하는데 사용됩니다.

​

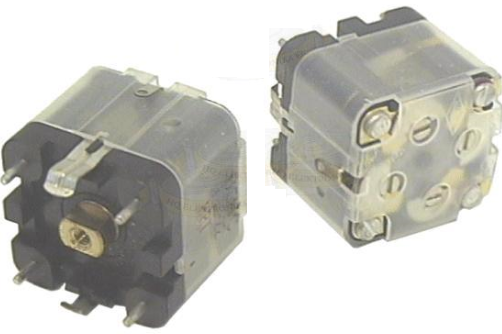

바리콘(varicon)

공기를 유전체로 사용한 가변용량 콘덴서로, 라디오 방송을 선택하는 튜너 등에 사용합니다.
